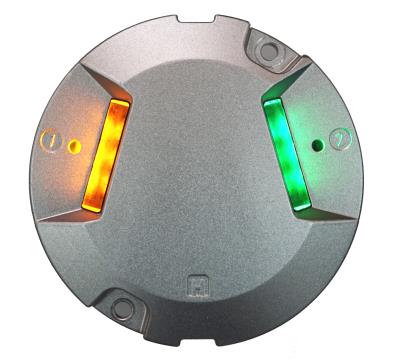

TCLMS-08-LED

Lampu Garis Tengah Taxiway Bandara (8''6mm)

Kepatuhan terhadap Standar

CAAC: AC-137-CA-2015-01 & 03

SAC: GB / T 7256

ICAO: Lampiran 14, Volume I

IEC: TS 61827

FAA: AC 150/5345-46; EB NO.67

NATO: STANAG 3316

Aplikasi/Penggunaan

Lampu garis tengah Taxiway Bandara

Fitur

Lampu indikator taxiway keluar cepat LED ditampilkan oleh umur panjang, hemat energi yang efektif, pemeliharaan

-bebas, yang membawa manfaat ekonomi yang sangat besar

Desain struktural prisma eksklusif dan proses manufaktur untuk memastikan performa optik yang istimewa

Manajemen warna LED yang ketat untuk memastikan konsistensi warna premium

Kurva peredupan yang konsisten dengan perlengkapan lampu halogen, sesuai dengan standar FAA

Sirkuit mengemudi eksklusif dan solusi manajemen termal, yang sangat meningkatkan keandalan dan masa pakai perlengkapan lampu

Faktor daya di atas 0,9, meminimalkan gangguan jaringan daya

Fungsi opsional deteksi kegagalan lampu tunggal, yang memungkinkan cahaya terbuka sebagai lampu halogen setelah LED gagal

Struktur yang dirancang khusus, hanya menonjol 6,35mm di atas kelas finish

Penutup atas dengan permukaan out-light yang rata untuk mencegah penumpukan air dan memastikan efisiensi bercahaya yang tinggi

Penutup atas dengan desain dan kerajinan tempa berkekuatan yang sama, yang memiliki mekanik premium, kapasitas penghalang, dan kemampuan tahan goncangan

Penutup atas yang halus tanpa tepi yang tajam untuk mencegah ban pesawat terbang

Merusak

Badan utama perlengkapan pencahayaan terbuat dari paduan aluminium konduktif termal tinggi, yang memastikan kinerja pembuangan panas yang baik

Struktur utama terbuat dari paduan aluminium tahan korosi dengan perawatan anodisasi khusus, semua pengencang terbuat dari stainless steel, cocok untuk aplikasi lingkungan yang keras

Pemesinan suku cadang presisi tinggi untuk memastikan kualitas dan presisi semua dimensi

Ip68 Ingress protection-grade, yang dapat menahan tekanan dalam hingga 138kpa atau tekanan air yang dihasilkan dari dampak pesawat pada jendela optik

Komponen yang dapat dipertukarkan dan dirancang modular, berlaku untuk semua seri lampu landasan pacu led in-pavement 8 inci (6 mm), yang secara efektif mengurangi persediaan.

Informasi Pemesanan

Harap berikan info pemasangan terperinci saat memesan, suku cadang dan aksesori harus dipesan secara terpisah dengan nomor pesanan tertentu.

Instalasi

Gambar 1 Pada 8 "dasar dangkal
Gambar 2. Pada 12 "dasar dangkal dengan 12"/8" cincin adaptor
Gambar 3. Pada dasar 12" dalam dengan 12"/8" cincin adaptor

Silakan temukan informasi terperinci dalam manual instalasi

Struktur

1. penutup atas

2.lengan paking prisma

3.prisma

4. paking prisma

5. braket pengepresan prisma

6. Uji lampu LED

7.pelat pendingin

8.gasket tubuh ringan

9.lampu gantungan perlengkapan

10.pantat penutup bagian dalam

QQ20211104164028

Spesifikasi

Kekuasaan: 12 VA (XX-2P), 9 VA (XX-1P), 7 VA (XB-1P)

Faktor Daya: 0,9

Data Fotometrik

QQ20211104164424

TCLMS-08-S-LED (Hijau),ICAO Gambar A2-12

QQ20211104164444

TCLMS-08-C-LED (Hijau),ICAO Gambar A2-12, FAA L-852K

Aplikasi		Balok Utama		Warna	Diperlukan min avg. cd	Rata-rata sebenarnya cd
		H	V
TCLMS-08-S-LED	ICAO Gambar A2-12	±10°	1°—8°	Hijau	200	247
				Kuning	200	236
	ICAO Gambar A2-13/ FAA L-852C	±3,5°	1°—8°	Hijau	200	285
				Kuning	200	267
TCLMS-08-C-LED	ICAO Gambar A2-14/ FAA L-852K	±19,25° (Toe-in 15,75°)	1°—10°	Hijau	100	136
				Kuning	100	125

Pengepakan Data

1 lampu dengan alas

Ukuran kemasan: 210x210x130mm3

Berat bersih unit: 3,4 kg

Berat kotor: 3,5 kg

1 cahaya dengan 8'' dasar dangkal

Ukuran kemasan: 240x240x180mm3

Berat bersih unit: 6,4 kg

Berat kotor: 6,5 kg

Suku cadang

Struc No	Nama Bagian	Pesanan No.	Deskripsi
2	lengan paking prisma	43111	atap prisma atap gasket lengan H15
3	Prisma	31152	prisma atap (H19 toe-in kiri)
		31153	prisma atap (H19 toe-in kanan)
		31151	prisma atap (H19 lurus)
4	paking prisma	43313	paking prisma (66x51) LED
5	braket pengepresan prisma	4321A	braket pengepres prisma (79x64)
6	Uji lampu LED	979231-GG	Lampu LED assy standar 2x1P-0 (GG)
		979221-G	Lampu LED assy standar 1P-0(G)
		979221-Y	Lampu LED assy standar 1P-0 (GG)
		979231-GY	Lampu LED assy standar 2x1P-0 (GY)
		979231-YY	Uji lampu LED standar 2x1P-0 (YY)
8	gasket tubuh ringan	41141	O-cincin 137x2
9	gasket perlengkapan ringan	41107	Sabuk segel (standar)

Aksesoris

Tidak.	Pesanan No.	Deskripsi
1	SB-08	8''dasar dangkal
2	SB-12	12''dasar dangkal
3	DB-12	12'' dasar yang dalam
4	AR-12/08	12''-8'' cincin adaptor
5	951101	8''pegangan lampu
6	ITF-025-066	Transformator isolasi 25 watt
7	REK7	tipe cetakan sekunder gaya wadah kabel 7
